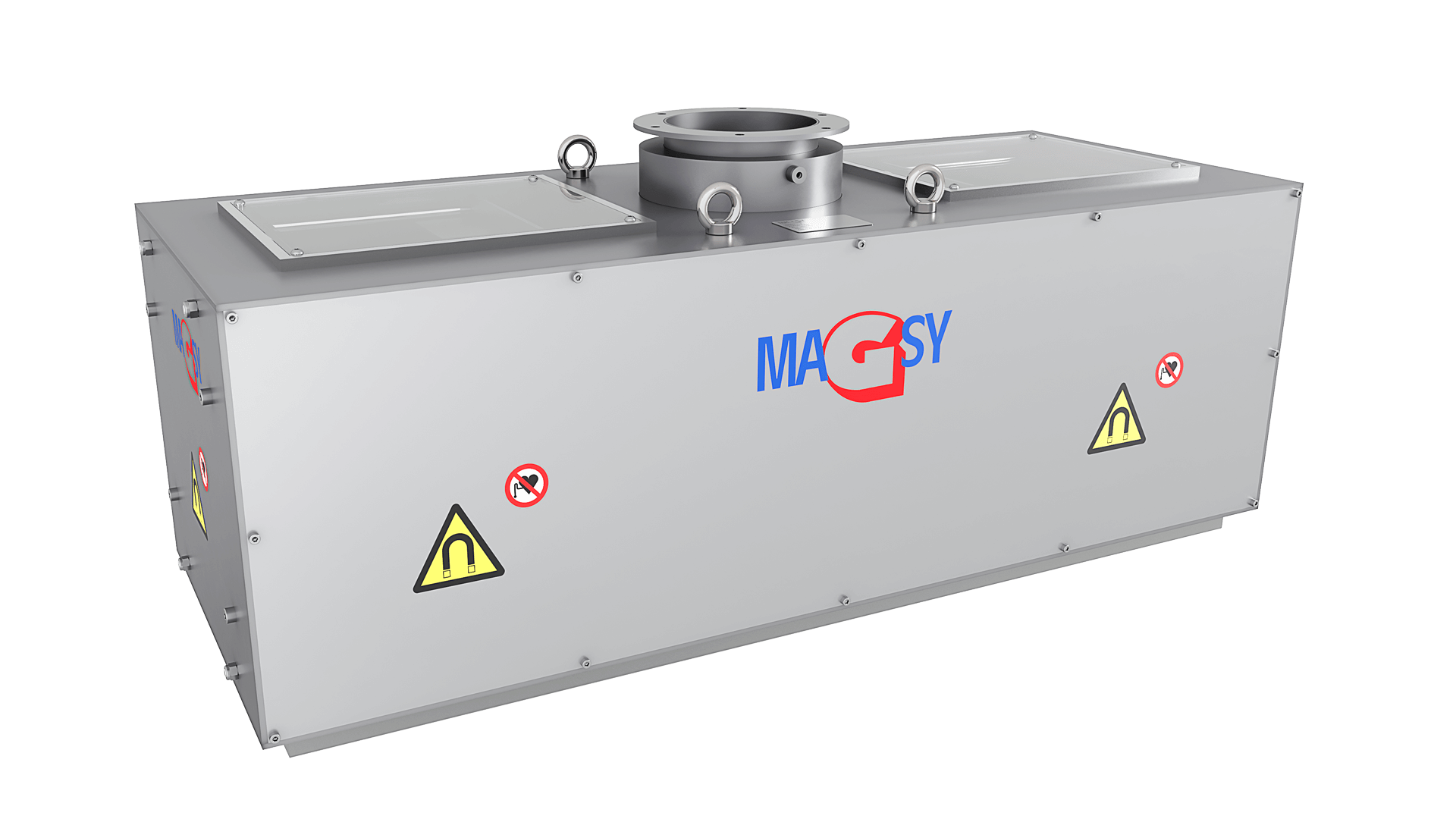

Separadores magnéticos de placa MSP FAC con sistema automático de limpieza
Los separadores magnéticos de placa sirven tanto para proteger equipos tecnológicos (versión con núcleo de ferrita) como para controlar y garantizar el producto final (versión con núcleo de neodimio).
El alto rendimiento magnético, junto con una elaboración perfecta y un sistema de limpieza, satisface las necesidades de los clientes más exigentes de diversos sectores industriales, donde se imponen altos requisitos a la protección de los equipos tecnológicos y a la pureza del producto final.
✓ Sistema automático de limpieza
✓ Núcleo de ferrita o de neodimio
✓ Protección de la tecnología
✓ Control del producto final

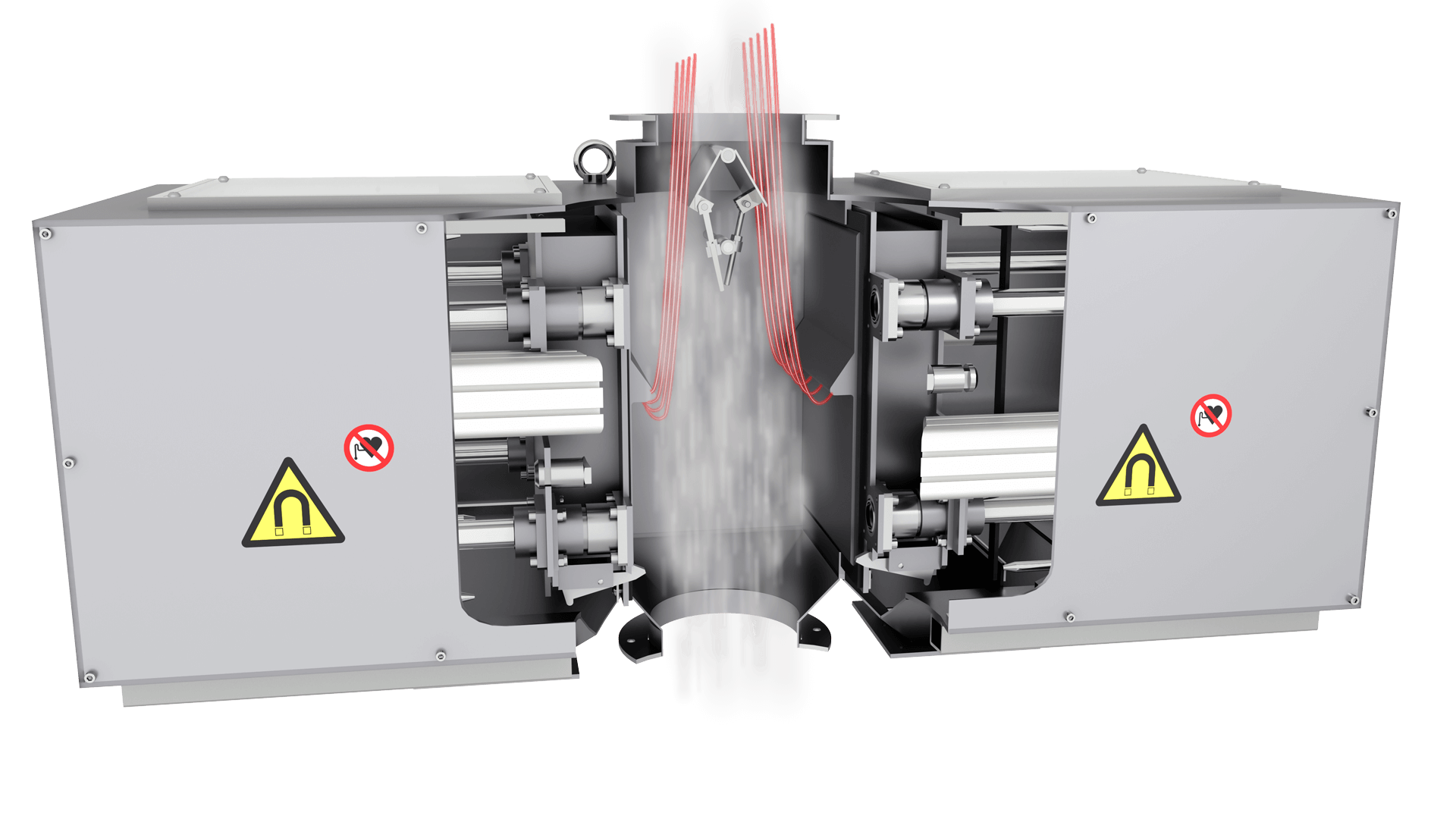

Principio de funcionamiento del separador MSP FAC
El separador magnético se controla mediante elementos neumáticos FESTO. El sistema de control SIEMENS, que forma parte del suministro, es utilizable en la mayoría de las instalaciones industriales. El material a separar cae por la parte central, donde un deflector distribuidor ajustable dirige uniformemente el flujo del material hacia las placas magnéticas. Durante el proceso de limpieza automática, las placas se desplazan a las partes laterales del separador, donde se desmagnetizan y las impurezas capturadas caen automáticamente en las tolvas laterales. Gracias a la construcción única de los núcleos magnéticos, la serie MSP alcanza excelentes propiedades magnéticas en toda la sección del flujo de material.
Ventajas del separador magnético MSP FAC con sistema automático de limpieza
✓ La automatización del proceso de limpieza aumenta la productividad del trabajo, no requiere operador y contribuye así a eliminar un posible descuido del intervalo de limpieza causado por el factor humano. Otra ventaja importante es también la alta seguridad laboral
✓ Uso en instalaciones con una alta presencia de impurezas ferromagnéticas
✓ Intervalo de limpieza ajustable según la cantidad de impurezas capturadas
✓ Posibilidad de conexión al sistema de control central (contactos libres de potencial de serie, opcionalmente PROFINET o PROFIBUS)
✓ Campo magnético profundo, alta fuerza de desprendimiento e inducción magnética
✓ Uso también para materiales de baja fluidez y también para materiales abrasivos a granel – revestimiento con poliuretano resistente a la abrasión – conforme para la industria alimentaria
✓ Para posiciones donde se requiere la máxima calidad de separación o existe una mayor presencia de impurezas ferromagnéticas muy finas, se desarrolló un separador de placas con 7 circuitos magnéticos
✓ Cumple las normas para uso en la industria alimentaria, por ejemplo EN 1935/2004
✓ Está fabricado en acero inoxidable 1.4301, con elementos de control de fabricantes reconocidos FESTO, Siemens y Rittal
✓ Preparado para sistemas de tuberías DN 150/200/250/300. La conexión puede adaptarse mediante adaptadores de transición
✓ Resistencia, durabilidad, preparación para el montaje. La puesta en marcha y la formación del personal pueden formar parte opcionalmente del suministro
✓ Soporte de servicio directamente in situ o mediante administración remota a través de módulo GSM
✓ Certificado de propiedades magnéticas – medido con instrumentos calibrados y personal capacitado
✓ Control anual regular y medición de control por el departamento de servicio de MAGSY directamente en sus instalaciones
Ámbitos de uso de los separadores magnéticos de placa en la instalación
Separación para la pureza del producto
En caso de uso en una posición que garantiza la seguridad y la calidad final del producto, el separador MSP FAC totalmente automatizado está equipado con un núcleo magnético de neodimio, que alcanza valores máximos de inducción magnética y fuerza de desprendimiento. En posiciones donde se requiere la máxima calidad de separación, o donde se prevé una mayor presencia de impurezas ferromagnéticas muy finas, se desarrolló un separador de placas con 7 circuitos magnéticos.
Modelos por tamaño
La serie de productos MSP FAC se ofrece de serie en dimensiones para sistemas de tuberías con diámetros 150/200/250/300. Para otras dimensiones, respectivamente diámetros menores, es posible la instalación mediante adaptadores de transición.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Requisitos de conexión
✓ Electricidad: 230/16 A
✓ Neumática: aire comprimido – 6 bar permanentemente
Especificación técnica básica
Equipamiento magnético
Imanes de ferrita con construcción de campo magnético profundo o imanes NdFeB muy potentes protegidos por una placa de acero inoxidable 1.4301/1.4404
Resistencia térmica del material magnético
Ferrita anisotrópica 200 °C/NdFeB de serie hasta 80 °C – opcionalmente 120 °C, 150 °C
Rendimiento magnético
Ferrita aprox. 2.100 G / 25 N en el núcleo /// 1.800 G / 20 N en la superficie de contacto
NdFeB aprox. 6.000 G / 80 N en el núcleo/// 4.500 G / 60 N en la superficie de contacto
Material del separador
De serie: acero inoxidable 1.4301 / AISI 304
Opcionalmente: acero inoxidable 1.4404 / AISI 316 L (para pH ácido)
Resistencia a la presión
No está destinado a tuberías presurizadas
PLC – control
Siemens
Elementos de control neumáticos
FESTO
Armarios de distribución neumáticos y eléctricos
Rittal
Acabados de superficie
Superficies exteriores y cuerpo del separador: granallado mecánico con mezcla cerámica
Elementos de conexión
De serie 150×150/200×200/250×250/300×300
Según los requisitos, es posible adaptar la conexión a una posición concreta mediante piezas intermedias de transición
Para productos con mucho polvo, se recomienda la conexión a un sistema de desempolvado – los orificios para la instalación están preparados en el separador – DN 50 – tubo liso
Material de la junta
De serie: junta que cumple los requisitos para la industria alimentaria
Opcionalmente: según los requisitos
Accesorios funcionales opcionales
Revestimiento con poliuretano resistente a la abrasión
Elementos de control eléctricos y neumáticos para entorno ATEX 22
Piezas intermedias para instalación en otro diámetro de tubería
Puesta en marcha y formación del personal
Mecanizado y soldaduras de las piezas
Mecanizado
Todo el mecanizado se realiza en máquinas de nuestra propia base de producción y con tecnología mecánica propia de MAGSY CZ.
Soldaduras de las piezas
Realizadas según los requisitos de las normas tecnológicas vigentes para la soldadura de materiales inoxidables. Un exigente control final de las soldaduras garantiza una alta calidad de elaboración.
¿Para qué es adecuado el separador magnético de placa MSP FAC?
El separador magnético de placa MSP FAC es adecuado para instalaciones donde es necesario separar de forma automatizada las impurezas ferromagnéticas de materiales a granel, proteger equipos tecnológicos o garantizar la pureza del producto final.
Protección de las tecnologías de producción
Captura de impurezas ferromagnéticas más gruesas y protección del equipo de producción posterior.
Pureza del producto final
Control del producto en posiciones donde se requiere una alta calidad de separación y la captura de impurezas ferromagnéticas finas.
¿Cómo elegir un separador magnético de placa MSP FAC?
Al elegirlo, es importante determinar si el separador debe servir principalmente para proteger la tecnología de producción o para controlar el producto final. Además, es necesario tener en cuenta el tipo de núcleo magnético, el sistema de tuberías, las propiedades del material, el nivel de presencia de impurezas ferromagnéticas, el requisito de conexión al control central y las condiciones de funcionamiento.
✓ protección de la tecnología o pureza del producto
✓ núcleo de ferrita o de neodimio
✓ sistema de tuberías DN 150/200/250/300
✓ tipo y fluidez del material
✓ intervalo de limpieza automática
✓ conexión al sistema de control central
Consúltenos – ¡le asesoraremos!
La fabricación a medida es nuestro punto fuerte.
Le ayudaremos a elegir la ejecución adecuada del separador magnético de placa según el material, el sistema de tuberías, la calidad de separación requerida y las condiciones de la instalación concreta.
