Separadores magnéticos de mezclas secas con limpieza manual

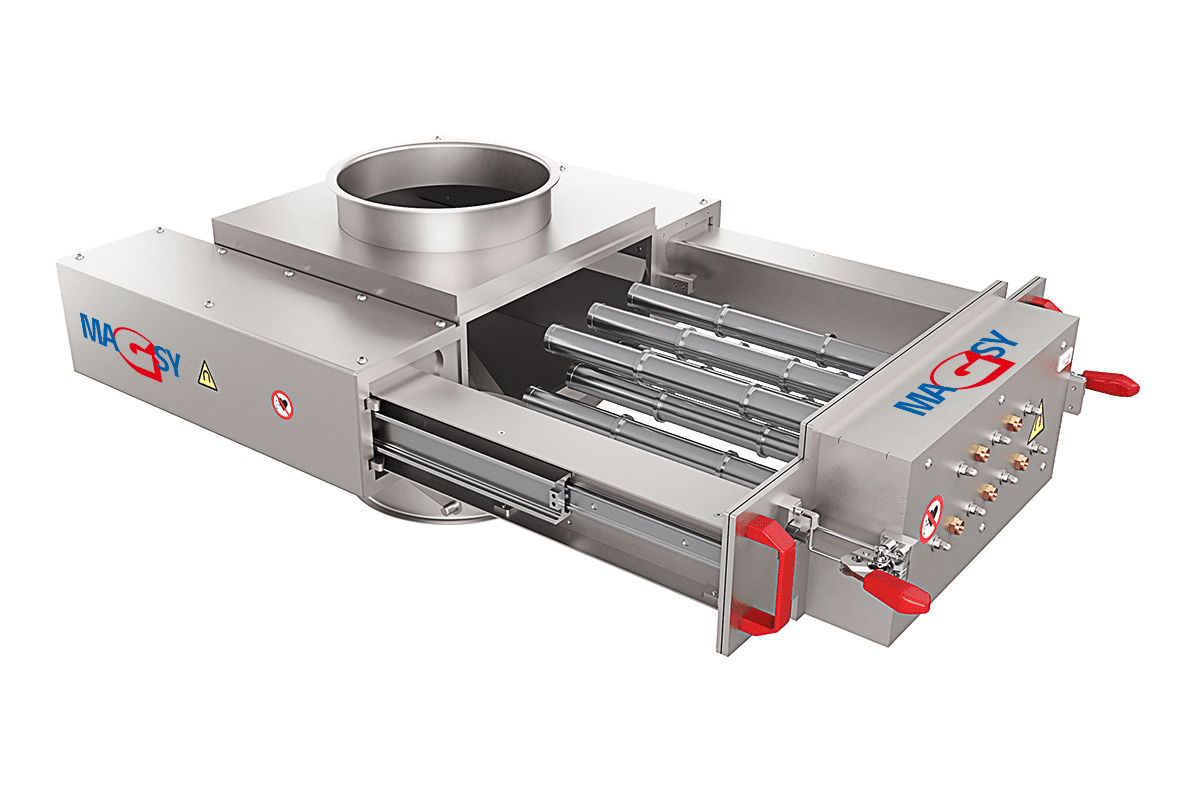

Separadores magnéticos telescópicos (MSV)

El presente tipo de los separadores magnéticos está destinado, sobre todo, para la separación de impurezas metálicas magnéticas de material friable con buenas propiedades de friabilidad. La parte principal del separador magnético son las, así llamadas, rejillas magnéticas telescópicas, las cuales captan todas las impurezas metálicas.

Estructura del separador magnéticos telescópicos

Contienen imanes permanentes, o los imanes de ferrita o los imanes de neodimio NdFeB a base de metales nobles, alcanzando la múltiple inducción magnética (la fuerza magnética) y así las rejillas, que contienen dichos imanes, captarán hasta las impurezas no plenamente magnéticas.

Dichas rejillas se instalan, generalmente, en pareja en la construcción de caja, según los requisitos de dimensiones del cliente. La rejilla superior tiene siempre un tubo magnético menos, con el propósito de formar, después de colocarlas en la construcción de caja, el laberinto de caída. De esta manera se asegura el contacto del material separado con los tubos magnéticos. La separación realizada de esta manera es muy eficaz.

Es posible colocar las rejillas separadamente, por ejemplo en una tolva. En este caso equipamos las rejillas por las, así llamadas, cubiertas de distribución, las cuales están ubicadas siempre en el centro, encima del nivel de los tubos magnéticos, para que se produzca la regulación proporcionada del material en los tubos magnéticos.

Separador magnético telescópico - UP (MSV UP)

Este separador magnético tiene, en comparación con el tipo anterior, varias ventajas y mejoras esenciales.

• Los imanes están fijados al cuerpo del separador, y por lo tanto no hay riesgo de lesión durante la limpieza causada por un atrapamiento de los núcleos magnéticos, por ejemplo con el suelo metálico o con otra estructura metálica.
• Gracias a esto existe un menor riesgo de daños de los núcleos magnéticos.
• Limpieza fácil.
• Mejor seguridad en el trabajo.
• El material, durante la limpieza, no entra en contacto con los núcleos magnéticos.
• No es necesario usar detergente.
• Es posible cambiar de manera fácil los tubos dañados.

Rejilla magnética STEFF

El motivo principal para fabricar este nuevo tipo de rejilla magnética fue el aumento de la protección de la salud y el cumplimiento de la seguridad en el trabajo. Los núcleos magnéticos forman parte de los tubos de cobertura de acero inoxidable y toda la rejilla, cuando se extrae, forma un único conjunto.

Otro motivo es la reducción del riesgo de que se produzca algún daño en las rejillas. Cuando se usa la rejilla STEFF y el preparado de limpieza, no amenaza el ensuciamiento de los núcleos magnéticos.

Limpieza de la rejilla

Limpie la rejilla Steff o de manera tradicional, cuando se extraigan los núcleos magnéticos de los tubos de acero inoxidable y los metales se desprenderán automáticamente, o usando el preparado de limpieza especialmente diseñado. La limpieza es cómoda al máximo, muy rápida y evita que se produzcan daños de los núcleos magnéticos.

Animación del proceso de limpieza

Instrucciones para la limpieza de la rejilla

Separador magnético de emergencia de mezclas secas (PMS)

Si usted necesita, de vez en cuando, verter manualmente una cantidad pequeña del material suelto, es conveniente para usted este soporte. Junto con el imán para la tolva usted creará el separador simple y barato de mezclas secas.

Procedimiento del uso

• Primero inserte al cabezal del soporte un saco, por ejemplo de plástico, o coloque una caja debajo del soporte.
• Inserte al cabezal del soporte el imán para la tolva.
• Vierta manualmente el material a través de los imanes.
• Las partículas metálicas se captan en los imanes.
• En el saco o en la caja cae solamente el material limpio, sin metales.

Ventajas principales del soporte

• Cabezal basculante
• El soporte dispone de ruedas
• Ajustable en altura

Sistemas de tubería

Para facilitarle al máximo la instalación de nuestros separadores a los tubos le ofrecemos el suministro de elementos estándar de transición, del tipo "cuadro - círculo" y "círculo - cuadro".

Separador magnético, de paso, para las cisternas (MF CIS)

Este separador magnético, de paso, de cisterna, sirve para la separación de las impurezas metálicas de los materiales secos, en polvo, de la industria alimentaria, química o de materias primas, que se transportan mediante aire comprimido durante la descarga del vehículo cisterna.

El separador se compone de dos partes totalmente separables: el componente magnético y el cuerpo del separador. El componente con tubos magnéticos se saca del cuerpo magnético del separador y mediante el mango se sacan los imanes a la posición superior. Así se produce la desmagnetización de los tubos inoxidables, y los metales se desprenderán.

El separador magnético está terminado con roscas paralelas, con posibilidad de equiparlo con racores a diferentes dimensiones. El separador magnético se puede conectar con la tubería DN 80. Pero somos capaces de adaptar el separador a varias dimensiones de entrada y de salida y a varios tipos de terminaciones.

El dispositivo está fabricado con acero inoxidable 1.4301 y acabado mediante arenado. Bajo pedido podemos fabricar el separador en versión pulida.

Estructura del separador de cisterna

Los imanes están encajados en una funda inoxidable, así que están protegidos contra los daños y su limpieza es muy fácil, rápida y cómoda.

El peso total del dispositivo es de 14 Kg. Una única persona logra manipular el dispositivo. El separador está equipado con una junta de silicona (que cumple las normas alimentarias). Los tubos, en los cuales están ubicados los imanes, están soldados al componente separable. El separador se compone de 4 piezas de tubos magnéticos, con un diámetro de 30 mm. El componente con tubos magnéticos está unido con el cuerpo del separador mediante cierre de bayoneta, incluida la junta, y asegurado mediante tuercas de mariposa.

El separador magnético está equipado con imanes de neodimio NdFeB muy potentes, con una inducción magnética de 10.400 G, que son capaces de captar hasta las partículas magnéticas más finas. Bajo pedido podemos utilizar los imanes con una inducción magnética que supere los 14.000 G y con una resistencia térmica de 180 °C).

Limpieza del separador magnético

Es muy fácil quitar las impurezas metálicas captadas. Primero se liberan las tuercas de mariposa y el cierre de bayoneta. Luego se extrae el componente del cuerpo del separador. A continuación se libera el seguro y se extraen los imanes de los tubos magnéticos. En cuanto se limpien los tubos, los imanes se pueden insertar otra vez al componente.
